一、问题的起点：当布局失去结构意识

在早期的 Dify 工作流编辑器中，“一键整理”是个让人又爱又恨的功能——

它能让节点自动排布整齐，却常常在复杂场景下“越整理越乱”。尤其当一个工作流膨胀到几十甚至上百个节点时，Dagre 的表现开始失控。

其实，这并算是一个 Bug，而是Dagre 不符合工作流日益增长的现状。

Dagre 的算法本质上是为中小型、层次化的有向图（DAG）设计的，它擅长把树状结构压成二维层级。但当图中出现循环、嵌套、子图容器、交叉依赖等复杂逻辑时，它的布局假设被破坏，整体排列就会失去“语义的稳定性”。

于是我意识到：

二、算法的边界：Dagre 能做什么，不能做什么

Dagre 的设计哲学是“确定性 + 简洁性”。它基于 Graphlib 图模型，将所有节点按照 rank（层级）分组，通过线性优化算法最小化边交叉与节点偏移。它的典型特征包括：

在 Dify 早期版本中，Dagre 一度完美解决了 5~10 个节点的布局需求。但当规模超过 30 个节点后，“整齐”变成了幻觉：

• 子图（Loop、Iteration）内部节点被挤压；
• 多层嵌套时位置漂移；
• 边路径交错，语义层级被破坏。

因此，用户开始抱怨“一键整理没用”，而我意识到：我们可能需要一个更优的解法**。**

三、也许可以试试 ELK

我决定从“让图变整齐”转向“让系统变可读”。这就是从 Dagre 到 ELK 的转折点：我开始意识到布局并不仅仅是画面的问题，而是逻辑关系的映射问题。

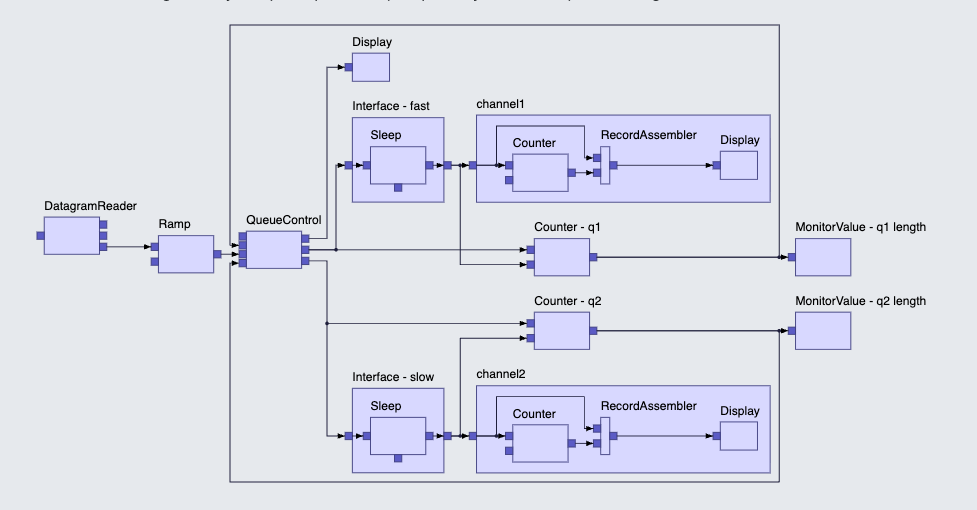

ELK（Eclipse Layout Kernel）并不仅仅是一个图布局库，它更像是一种结构化思维工具。

它把图形排布分成多个可控制的维度：算法层负责整体走向，约束层控制间距与边线，语义层负责表达节点间的逻辑含义。

这种方式让开发者可以更精细地定义“什么重要”、“谁先谁后”。

这一转变意味着：

我不再让算法决定形态，而是让思想决定结构。

四、ELK 的体系

ELK 的底层架构分为三个层次：

1. 算法层（Algorithm Layer）：定义布局范式，如 layered, force, radial, mrtree 等。
2. 约束层（Constraint Layer）：通过参数表达语义，如 elk.spacing.nodeNode, elk.edgeRouting, elk.alignment。
3. 语义层（Semantic Layer）：你可以在节点元数据中表达逻辑关系，例如子图、分组、优先级、依赖方向。

它不像 Dagre 那样“一次排好”，而是允许我构建一个可演化的秩序生成器。我可以针对不同类型的子结构使用不同算法：

const elkOptions = {
  'elk.algorithm': 'layered',
  'elk.layered.spacing.nodeNodeBetweenLayers': '100',
  'elk.spacing.nodeNode': '80',
}

或者在循环子图中用 force，在主干用 layered：

layout.algorithm = isLoop ? 'force' : 'layered'

这让“整理”变成一种结构理解的过程，而非几何调整。

五、代码层解读

我的核心逻辑在 useWorkflowOrganize 这个 Hook 中实现。

const handleLayout = useCallback(async () => {
  const { getNodes, edges, setNodes } = store.getState()
  const nodes = getNodes()

  // Step 1: 子图（Loop / Iteration）内部单独布局
  const childLayouts = await Promise.all(
    nodes.filter(isLoopOrIteration).map(node => getLayoutForChildNodes(node.id, nodes, edges))
  )

  // Step 2: 动态调整容器尺寸
  updateContainerSize(childLayouts)

  // Step 3: 主图布局
  const layout = await getLayoutByELK(nodes, edges)

  // Step 4: 对齐层级中心
  alignByLayer(layout)

  // Step 5: 更新并同步历史
  setNodes(layoutedNodes)
  saveStateToHistory(WorkflowHistoryEvent.LayoutOrganize)
}, [])

六、实现深析：ELK 布局栈的结构思想

在迁移过程中，我重写了整个布局栈，让 Dagre 的调用保持兼容，但底层全面替换为 ELK 的 layered 布局。

1. ROOT 层（主图布局）

核心参数定义在 ROOT_LAYOUT_OPTIONS：

const ROOT_LAYOUT_OPTIONS = {
  'elk.algorithm': 'layered',
  'elk.direction': 'RIGHT',
  'elk.layered.spacing.nodeNodeBetweenLayers': '100',
  'elk.spacing.nodeNode': '80',
  'elk.edgeRouting': 'SPLINES',
  'elk.layered.nodePlacement.strategy': 'NETWORK_SIMPLEX',
  'elk.layered.crossingMinimization.strategy': 'LAYER_SWEEP',
  'elk.layered.thoroughness': '10',
  'elk.separateConnectedComponents': 'true',
  'elk.hierarchyHandling': 'INCLUDE_CHILDREN',
}

这层定义了系统级的走向、连线方式与分层逻辑。

2. CHILD 层（子图递归布局）

每个循环或迭代节点都会调用：

const CHILD_LAYOUT_OPTIONS = {
  'elk.algorithm': 'layered',
  'elk.direction': 'RIGHT',
  'elk.spacing.nodeNode': '60',
  'elk.edgeRouting': 'SPLINES',
  'elk.layered.thoroughness': '10',
  'elk.hierarchyHandling': 'INCLUDE_CHILDREN',
}

以保证嵌套结构能在独立空间中自洽展开。

3. If-Else 分支：语义端口化

对于条件节点（IfElseNode），我使用 ELK 的 port 机制来替代虚拟节点。这是从几何思维走向语义思维的关键转折。

Port（端口） 是 ELK 在“节点级别的连接点”抽象：

• 节点（Node）是容器；边（Edge）并不是直接连到节点本体，而是连到节点上的“端口（Port）”；
• 每个 Port 定义了“放在哪个边”（side）、“在该边的顺序”（index）；
• 它是布局算法在“多出口场景”中保持秩序的锚点。

const ports = sortedChildEdges.map((edge, index) => ({
	id: `${ifElseNode.id}-port-${edge.sourceHandle ?? index}`,
	layoutOptions: {
		'port.side': 'EAST',
		'port.index': String(index),
	},
}))

然后，边（edge）不再直接连接节点，而是连接具体端口：

elkEdges.push({
	id: `edge-${index}`,
	sources: [edge.source],
	targets: [edge.target],
	sourcePort: `${ifElseNode.id}-port-${edge.sourceHandle ?? index}`,
})

在节点级设置：

'elk.portConstraints': 'FIXED_ORDER'

这样可以确保：

• 分支顺序与 UI 保持一致；
• 交叉显著减少；
• 省去“虚拟节点”的维护成本。

七、ELK 的哲学

ELK 的哲学，要从 三个问题 出发：

1. 你的图想表达什么？（逻辑层）
2. 图中的“重力中心”是什么？（语义层）
3. 哪些约束决定了美观？（几何层）

学习顺序应是：

不要追求“最整齐的布局”，而是要寻找“最能表达系统逻辑的布局”。

Dagre 是确定性的——它相信世界有唯一的最优排列。

ELK 是开放的——它相信世界可以在张力中达成平衡。

所以我从 Dagre 迁移到 ELK。我的解决方案也从“怎么排得好看”，变成：

“系统是否在空间中表达了它的逻辑与意图？”

八、尾声

也许“一键整理”永远不会完美，但它在不断逼近的，不是最优解，而是我对 workflow 一种理解**。**
